1、 符合UL 94-V0 阻燃等级,UL证书号：E335921
2、 室温固化，加热可以显著提高固化速度，固化后为弹性橡胶体
3、 导热性绝缘介质
4、 对金属无腐蚀

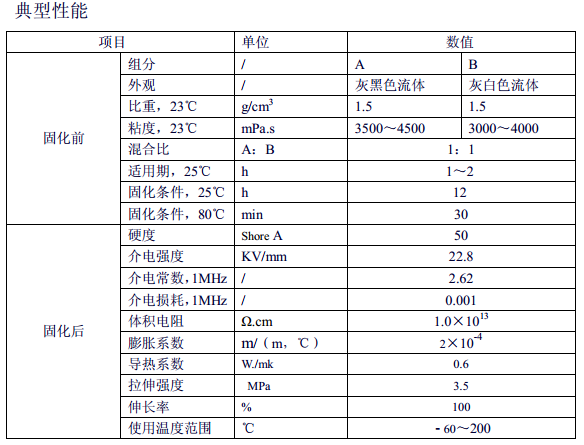

典型应用
1、 用于封装,铸封或密封
2、 保护电子元件、组件
3、 适用于电源模块、各种规格的通讯模块、微型变压器的封装
使用方法
1、称量: 按照1:1的重量比称取A、B组分。
2、混合：将两组份胶料充分混匀，最好使用专用的混胶设备（如小型行星搅拌器）。当手工混合时注意刮擦混配容器的底部和边壁。
3、脱泡：在专用混胶设备中抽真空脱泡。也可将混配好的胶料连同混配容器置于真空排泡设备中，抽真空进行脱泡处理。真空排泡过程中，混合物液面可能升高至原体积的3～4倍液面位置，然后自动破泡坍塌。破泡后维持真空4～6分钟，最后释放真空。
4、灌胶：将配好的胶料灌入需要灌封的部位。室温下静置，自然固化，也可以加热加速固化。
相容性
特定材料、化合物、固化剂和增塑剂会阻碍K-5515的固化。主要包括：
1、 有机锡和其它有机金属化合物
2、 含有机锡催化剂的硅橡胶
3、 硫、聚硫化物、聚砜类物或其它含硫物品
4、 胺、氨基甲酸乙酯或含胺物品
5、 不饱和的碳氢增塑剂
6、 一些助焊剂残余物
如果对某一物体或材料是否会引起阻碍固化有疑问，建议作小型的相容性试验，以确定在此应用中的适用性。
如果在有疑问的物体和固化凝胶表面中存在液体或没有固化的物质，表明没有相容性，即会阻碍固化。
包装、贮存及运输
本品分A、B组份采用大口塑料桶分别包装。包装规格2×15Kg。
本品在贮存及运输时，应保存在阴凉干燥处，防止日晒雨淋。A/B 贮存在0℃~25℃之间，原包装密闭条件下
保质期为6个月以上。
贮存期超过保质期限并不意味着本产品完全不可用。在这种情况下相关性能都应做质量检测以保其品质。
胶料按非危险品运输。
注意事项
本品的A组份和B组份所含成份已经经过多年证实无毒无害，毋须专门预防措施，即仅要求采用一般的工业卫生保健规范。
由于本品催化剂极易因中毒而失去活性，应避免物料接触含氮、磷、硫的化合物及有机锡之类的重金属化合物，并保持器皿洁净。
环境温度对 K-5515 混合后的操作适用期有一定影响。环境温度较高时操作适用期有所缩短。

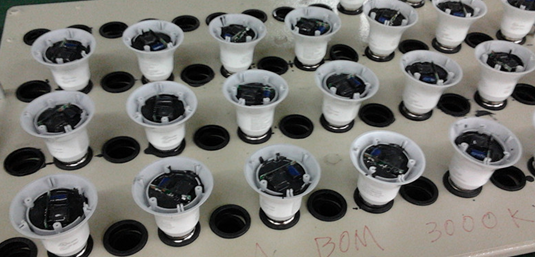

LED球泡灯应用

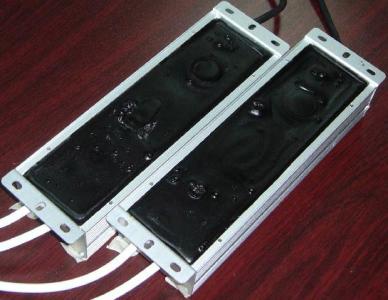

LED驱动电源应用
